我们在自制图案填充时会碰到CAD的图案填充命令对曲线不那么友好，填充完后曲线都会被调整为多段直线拼接。如下图

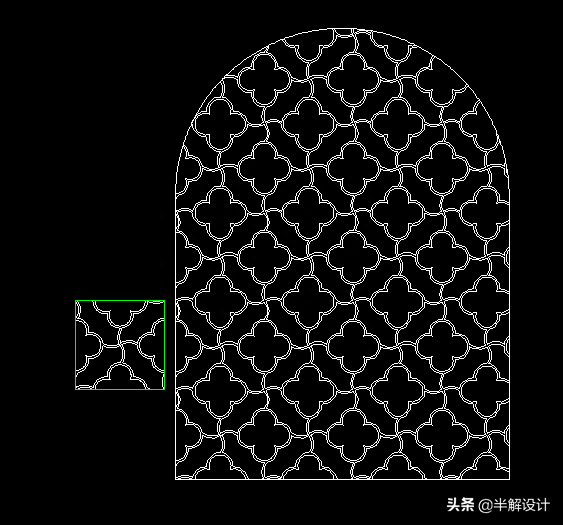

左侧小图为自制图案的单元图样。右侧为制作完成填充后的效果。

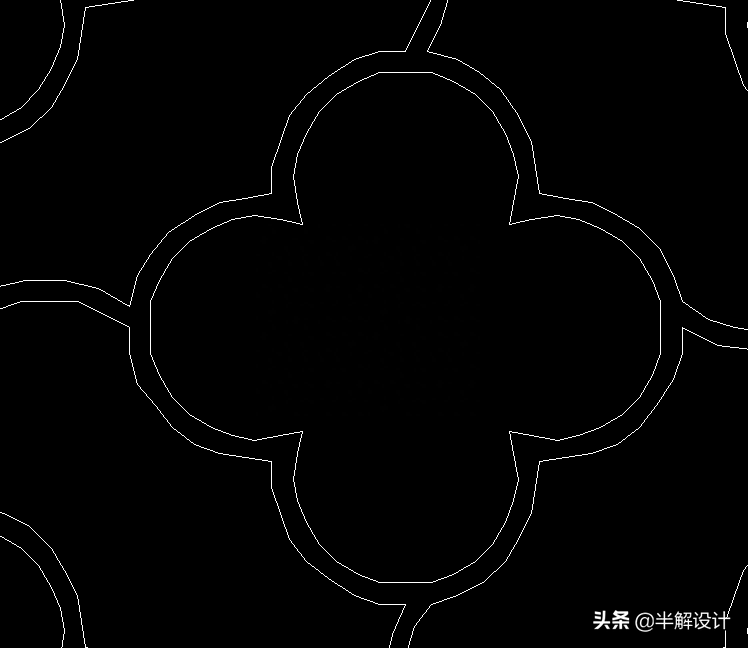

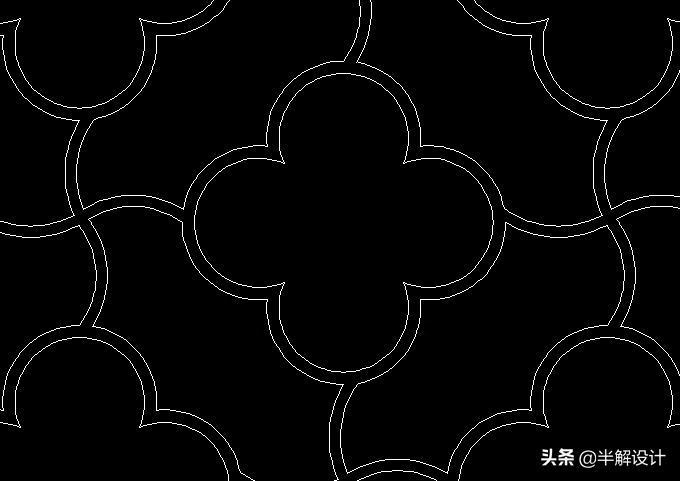

放大后可以看到，曲线都被分为一段段直接来拼接，对于图案有要求的设计师来说这样的填充是不合格的，有没有办法即快速绘制花格，也可保持线条仍为曲线呢。
如果你安装有CAD的ET扩展工具，我们来学习一下如何使用其中超级填充命令来解决这个问题。

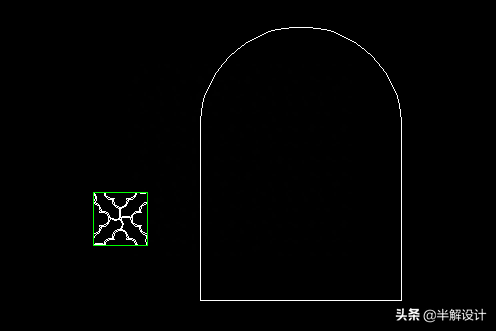

1、先准备要填充的单元图案与填充区域。并将单元图案制作为块。（以下单元图案中绿色外框线不在块内）

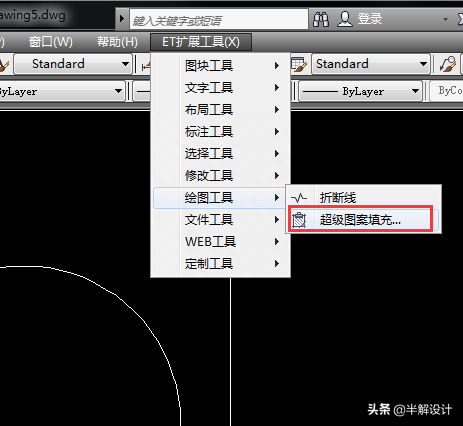

2、在ET扩展工具中点击超级图案填充命令

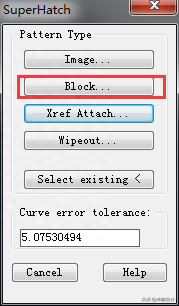

3、在弹出的对话框中选第二个“BLOCK”；

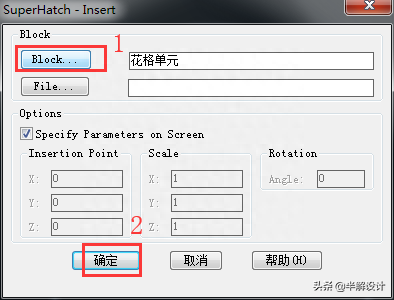

4、点图块图标，选择我们刚才建立的单元图案的块名，点确定退出。

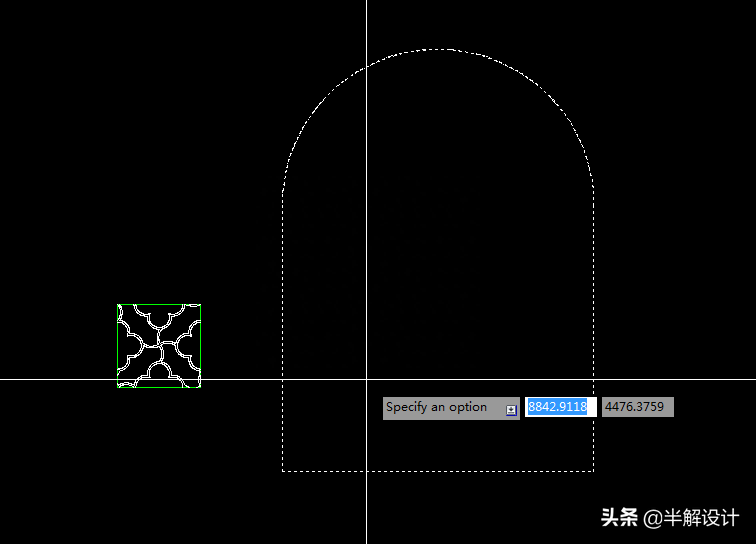

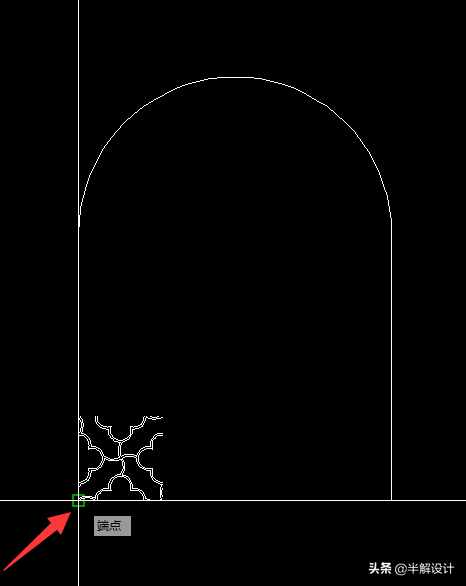

5、我们在要填充的区域内将显示的单元图案指定在基点位置；

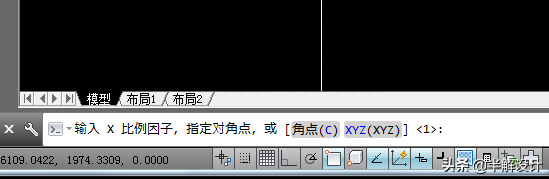

6、左下角提示输入X轴及Y轴比例，旋转角度，均默认，直接回车确定；

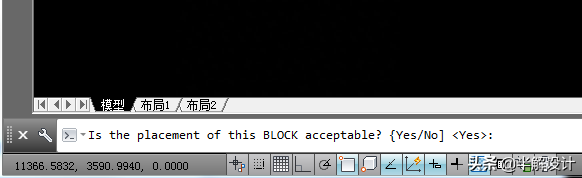

7、再次提醒是否以些图块进行填充，直接回车确认；

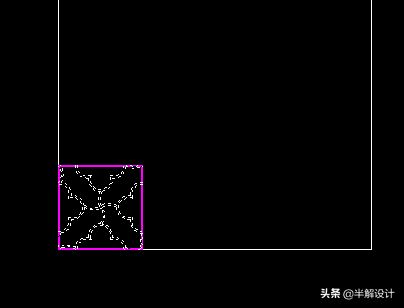

8、这里提醒以框选的方式确定图块在X轴及Y轴方向上的连续排列间距，默认紫色框线为单元图案的轮廓，如留空隙需要重新框选，这里我们不留空隙，直接回车确认。
9、提醒点选要填充的区域，我们点击白色框内，框线会变成虚线显示，然后回车；

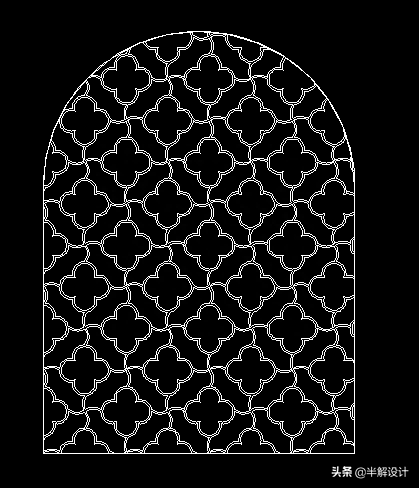

10、这时图案就填充完成了；
11、再放大看细部，仍保持单元图案的曲线。

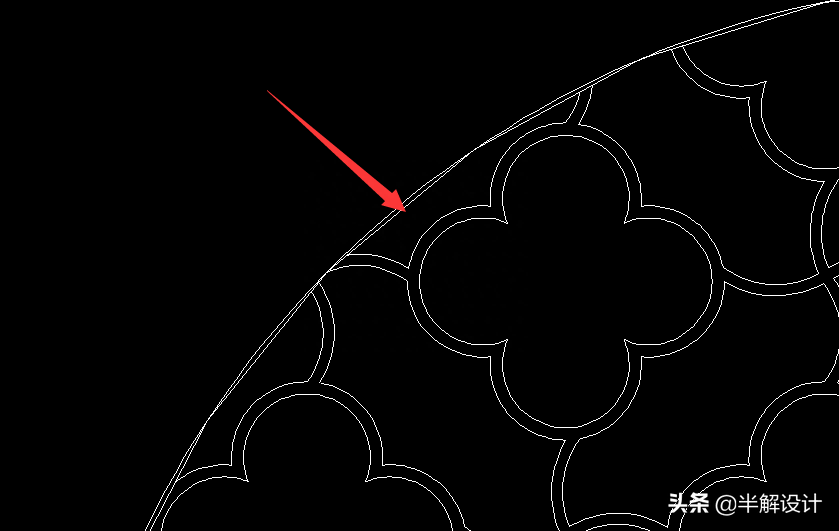

12、需要注意看填充区域的弧形部分，会自动将填充弧线的轮廓拟合为直线进行填充。

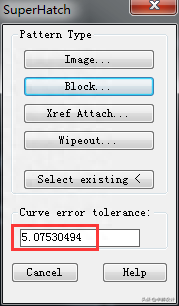

13、拟合的直线密度可以在开始填充前的截图所示位置进行修改，数值越小，密度越大。

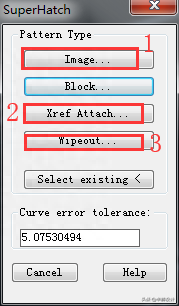

超级填充还有其它填充方式，这里简单介绍一下：

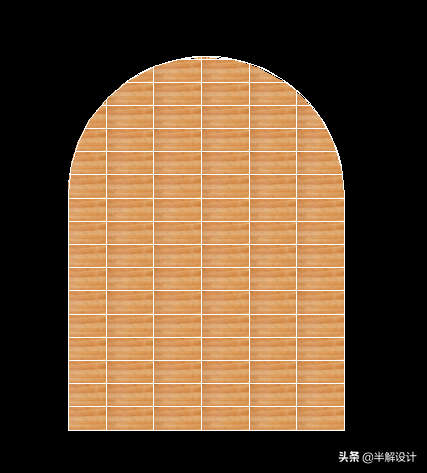

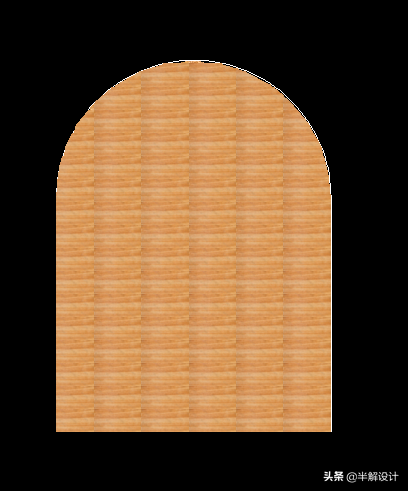

截图1处：可以将图片作为单元来填充。
填充后的单元图片会有白色剪裁线，可以输入命令：FRAME，修改参数为0将框线隐藏。
截图2处：可将外部参照做为图案进行填充。这里不再截图示意，与1填充效果相同。

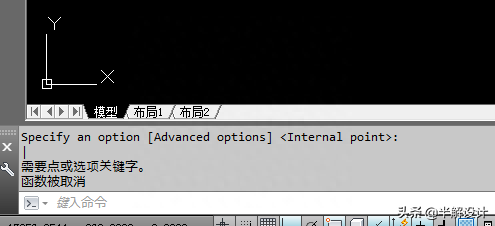

截图3处：可将图案的生成区域覆盖的轮廓线。制作区域覆盖轮廓线是很实用的功能，可惜ET扩展工具的这个命令是无法使用的。在其它版本CAD中的ET扩展工具使用也是同样的问题。总是出现以下提示。有哪位高手知道怎么处理的请不吝赐教！
到此超级填充的方法介绍结束！
